Configuración Red AI1 Unifi



Los dispositivos que vamos a utilizar por ahora son un Router y un Switch pero mas adelante pondremos un Punto de Acceso

Bueno en este caso somos el AI1GRUPO1 y vamos a utilizar como red del Router en la parte WAN la "192.168.32.141"

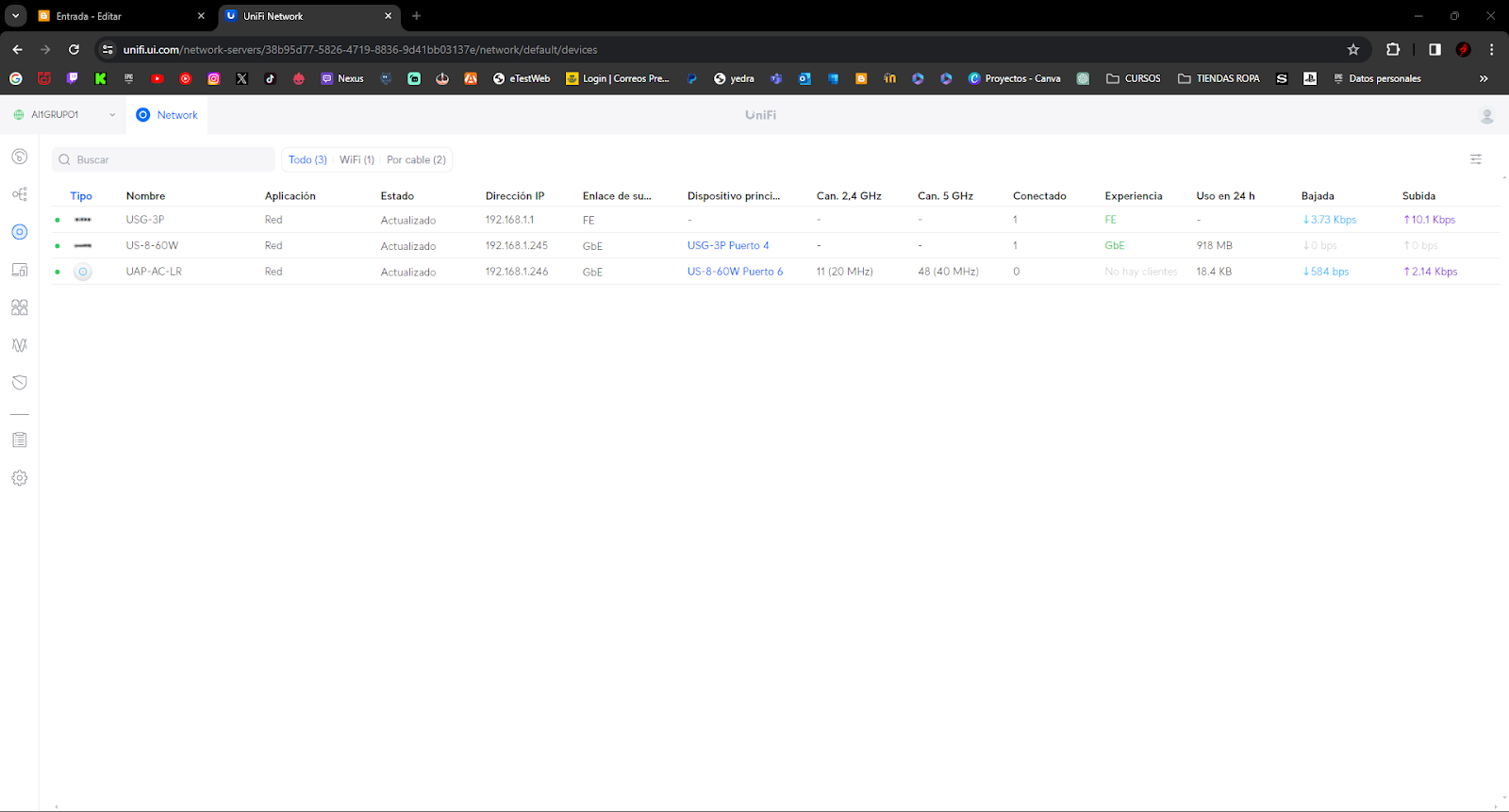

Ahora vamos a conectar el Punto de acceso pero primero tenemos que desactivar de los puertos "POE" del Switch

Después vamos a conectar del Switch al alimentador por la LAN y del alimentador al Punto de Acceso por POE (+24V) y lo adoptamos

Y para saber que es nuestro Punto de Acceso vemos la MAC y la comprobamos con la caja donde venia el Punto de Acceso

Ahora vamos a añadir una Red Wifi "WiFi_G1"

Ahora nos conectamos por sesión remota y lo primero de todo habilitamos la sesión remota

Y ahora nos conectamos desde otro ordenador de clase

Y ahora nos conectamos desde casa

Aquí vemos que el único ordenador que hemos dejado encendido que es el mío para poder tener el servidor de unifi activo

Crear la Wifi (G1_Visitas)

Crearemos la Vlan10 con una red de clase B, la red 172.16.0.0/16 y que pueda tener mas de 700 posibles visitas.

Subred: 172.16.0.0

172.16.1.1-172.16.5.254

-Escritorio remoto red 32I a los 3 PC

Primero vemos la IP del router

Ahora ponemos los redireccionamientos de los puertos de nuestros ordenadores de mesa

Ahora en el otro ordenador habría que poner:

192.168.32.117:3317 (AI1PC117)

192.168.32.101:3301 (AI1PC101)

192.168.32.102:3302 (AI1PC102)

Ejemplo con mi ordenador (AI1PC117) conectándome desde el ordenador (AI1PC106):

Ahora vamos a ver el mapa de Calor desde Unifi de la clase:

Mapa de Calor desde Unifi del DPTO Informática y las aulas:

RADIUS

Creamos un nuevo perfil de Radius (o utilizamos el de por defecto)

Activamos la opción de "Wireless Networks"

Creamos un nuevo usuario llamado alumno.

Creamos una WIFI para radius llamada "RADIUS_G1"

Y ahora nos conectamos a la Wifi con el usuario "alumno" y la contraseña "alumno"
